Сверлильный станок Jet JDP-8L. Часть 2. Тиски и сверлильный патрон.

О первых впечатлениях я писал в прошлой части. Почти сразу же были намечены пути апгрейда.


Замена тисков
Первым делом были заменены тиски. Маленькие детали небезопасно держать рукой, так что хорошие тиски не помешают. Те, что шли в комплекте это просто какое-то издевательство.
К счастью в одном из инструментальных магазинов на глаза попались тиски Groz DPV/CI80.
Совсем другое дело.
Тиски поставляются в коробке, сами тиски в промасленном пакете.
Groz Drill Press Vice DPV/CI-80
Качество изготовления намного лучше, покрашены в голубой цвет.
Рабочие поверхности отшлифованы. Ход плавный Крепление подвижной губки:
На неподвижной губке есть канавки для круглых деталей.
Для сравнения крупное фото тех, что были в комплекте.
Крепление на двух раскручивающихся шурупах. Постоянно заедает, ход тяжелый.
Губки сделаны так:
Шлифовка грубая:
Тиски от Groz произвели хорошее впечатление и уже пригодились.
Крепление несколько уже чем на столике, но закрепить всё равно реально.

Замена сверлильного патрона
Станок комплектуется патроном ЗВП (зубчато-венцовый патрон) SAN OU 1.5-13мм с конусом B16. В общем-то патрон как патрон, можно было и не менять. Но всё время зажимать сверло ключом (неудобный ключ в комплекте) напрягает.
Да и зажимает он только от 1.5мм. А я, бывает, сверлю печатные платы сверлами 0.8мм и даже меньше.
Так как у сверлилки нет реверса то идеально подходит самозажимной патрон. У него интересная конструкция: чем сильнее нагрузка на сверло, тем сильнее держит его патрон. Сверло достаточно чуть зажать в патроне. Чтобы отпустить сверло крутим патрон в другую сторону (соответственно при реверсе сверло будет всегда выпадать. Для таких случаев есть самозажимные патроны с блокировкой, но они дороже).

Через интернет был заказан (китайский) самозажимной патрон на 13мм, конус B16.

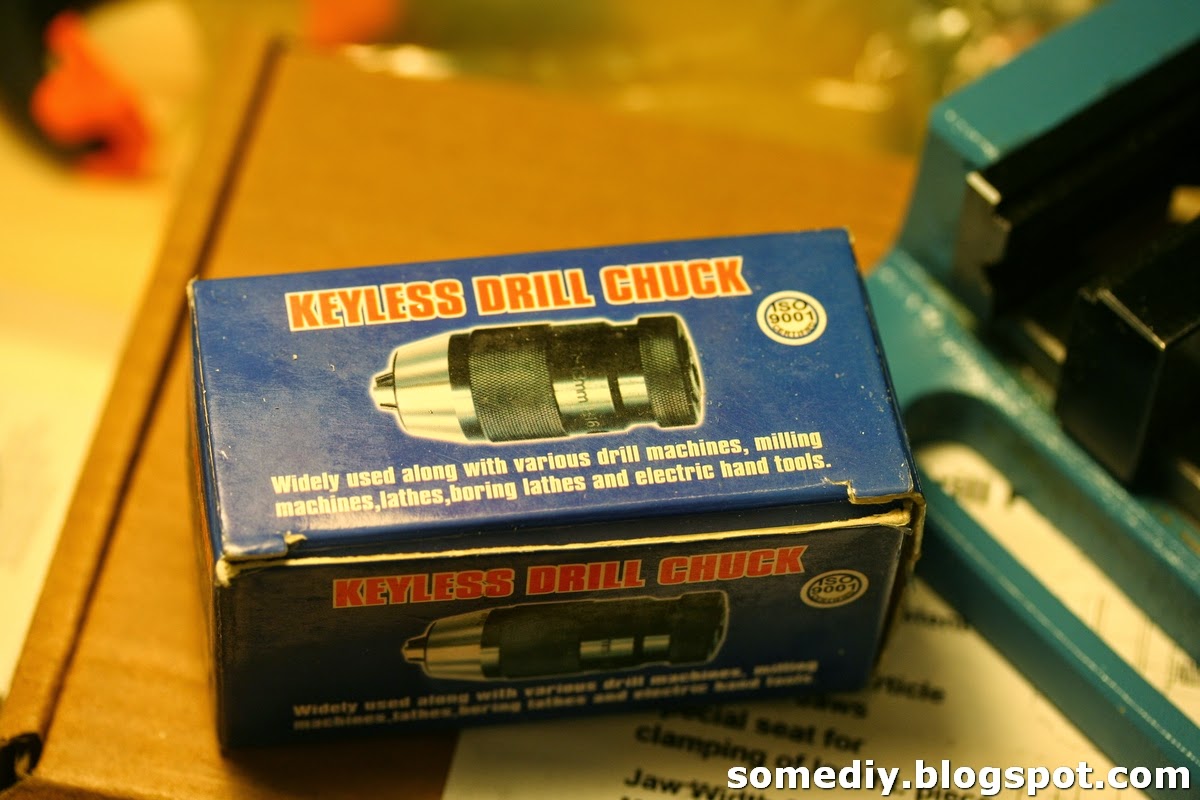

Поставляется в такой вот коробочке. В комплекте только патрон.
Keyless Drill Chuck
Сделан аккуратно.
keyless drill chuck
Губки смыкаются плотно, можно зажимать самое маленькое сверло.
Есть и минусы. Самозажимной патрон длиннее (и соответственно тяжелее) ЗВП. Мой патрон почти 10см длиной (ЗВП порядка 6 см). В сравнении с ЗВП:
Еще недостаток: И без того небольшая рабочая высота JDP-8L становится еще меньше (+ рабочая высота еще съедается высотой сверла).

Но работать конечно намного удобнее, правда снять патрон, описанным ранее методом становится проблематичнее.

Немного фото станка:
И с тисками.
Пост, как я делал тумбочку для сверлильного станка будет в ближайшее время.
Продолжение следует...

Все вопросы в комментарии:)
